Ürün kodu: KIR-35X
Tasarımı firmamıza ait patentli bir üründür. Barel kırma ve/veya barel tüpünü vida yardımıyla
çektirme işlevlerini tek bir gövdede toplamıştır. Böylece kilit açma işlemi
için gittiğiniz yere ayrı aparatlar götürmek zorunda kalmayacaksınız. Hem
zamandan tasarruf edecek hem de birkaç farklı işi tek bir aparatla
göreceksiniz.
KULLANMA TALİMATI:
Adım 1: Set içerisinde bulunan altı köşeli vida
tutucu aparata 1 no’lu (Mavi renkli) ince ölçüdeki vidayı kilit göbeğine
(barele) monte ederek anahtar yatağını genişletiniz.
Adım 2: Ardından 2 no’lu (Altın
renkli) orta ölçüdeki vidayı takarak aynı anahtar yatağını tekrar genişletiniz.
Adım 3: Yeterli genişliğin açıldığı
anahtar yatağına 3 no’lu (Titan renkli) kalın ölçüdeki vidayı monte ediniz.
Adım 4: Kilit göbeğinde monte edilen
3 no’lu (Titan renkli) vidanın dışarıda kalan kısmını KIR-35X ürününün
hareketli iç mekanizmasında bulunan vida yuvasına yerleştiriniz ve KIR-35X
ürününün arka kısmındaki allen yerinden çevirerek boşluğunu alıp kilit göbeği-vida-
tüp çektirme aparat üçlüsünü birbirine hapsedin.
Adım 5: Kilit göbeğinin ön yüzünde
rozet ve benzeri herhangi bir koruyucu bulunmadığı takdirde set içerisinde
bulunan yuvarlak DİSK aparatını kilit göbeğinin ön yüzüne takınız. (Bu
diski kullanmadığınızda kilit göbeği öne gelerek çalışmanıza engel olacaktır)
Adım 6: KIR-35X ürününün arka kısmına
kadar uzanan iç mekanizmasını set içerisindeki allen ile çevirerek kilit
göbeğini çekiniz. Kilit göbeğinin pimleri kırarak kolaylıkla dışarı çıktığını
göreceksiniz.
Adım 7: Boşalan kilit göbeğinin
içinde kullanacağınız tornavida veya benzeri bir aletle kapıyı açabilirsiniz.
KAPI YÜZEYİNE SIFIR NOKTADA OLAN
KİLİT GÖBEĞİNİ KIRMA İŞLEMİ
Yukarıda anlatılan işlemleri Adım
6‘ya kadar uygulayınız.
Adım 7: KIR-35X ürününün arka kısmına
kadar uzanan iç mekanizmasını set içerisindeki allen ile çevirerek kilit
göbeğini KIR-35X ürününün ağız kısmı ile birlikte yakalayacağı oranda dışarı
çekiniz.
Adım 8: Yeterli miktarda dışarı
çekilen kilit göbeğini KIR-35X ürününün ağızladığından emin olduğunuzda set
içerisindeki allen anahtarı ile yan vidasından sıkarak kilit göbeğini (bareli)
sıkıca yakalayınız.

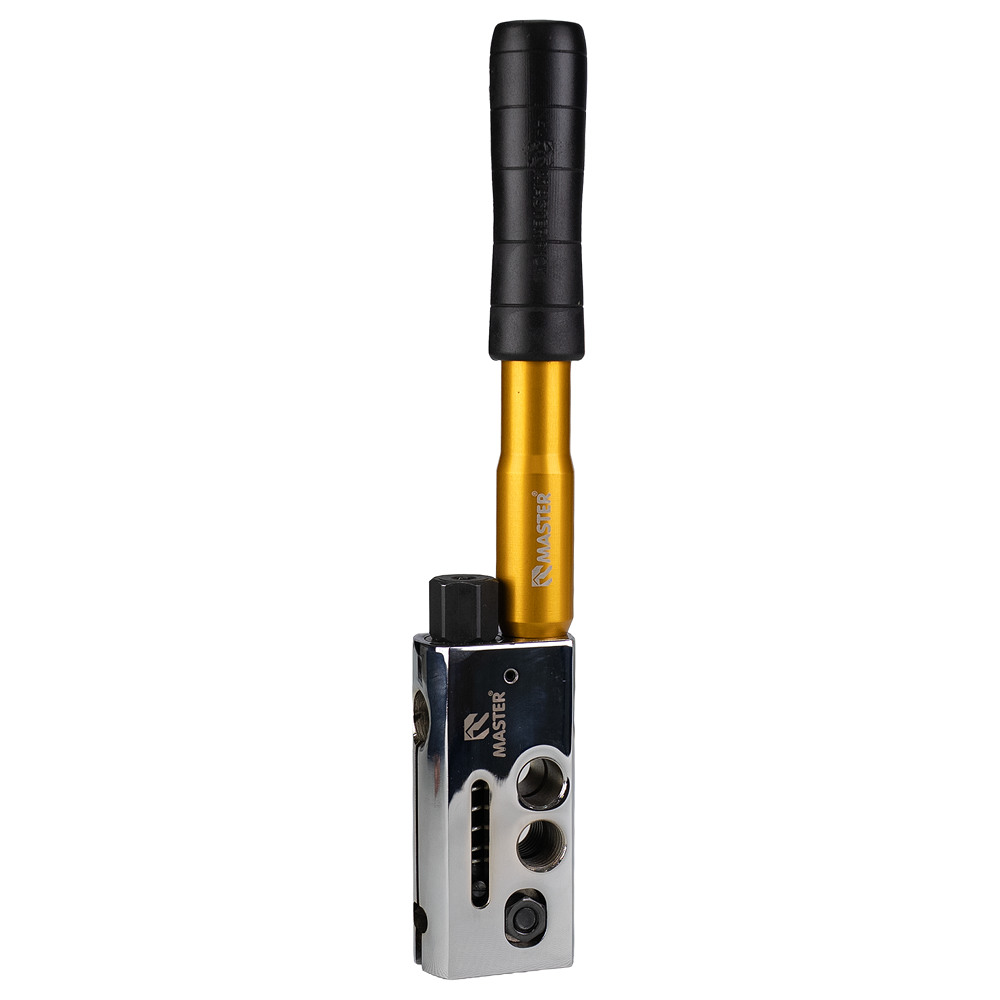

Adım 9: Set içerisinde bulunan ürün
sapını KIR-35X ürününün arka kısmına vidalayarak kısa esnetmeler ile
aşağı-yukarı, sağa-sola esneterek kilit göbeğini (bareli) kırabilirsiniz.
Set içerisindeki BAB-17 plastik
barel çevirme aparatı yardımıyla boşalan barel yatağının içinden müdahale
ederek kilitli olan kapıyı açabilirsiniz.

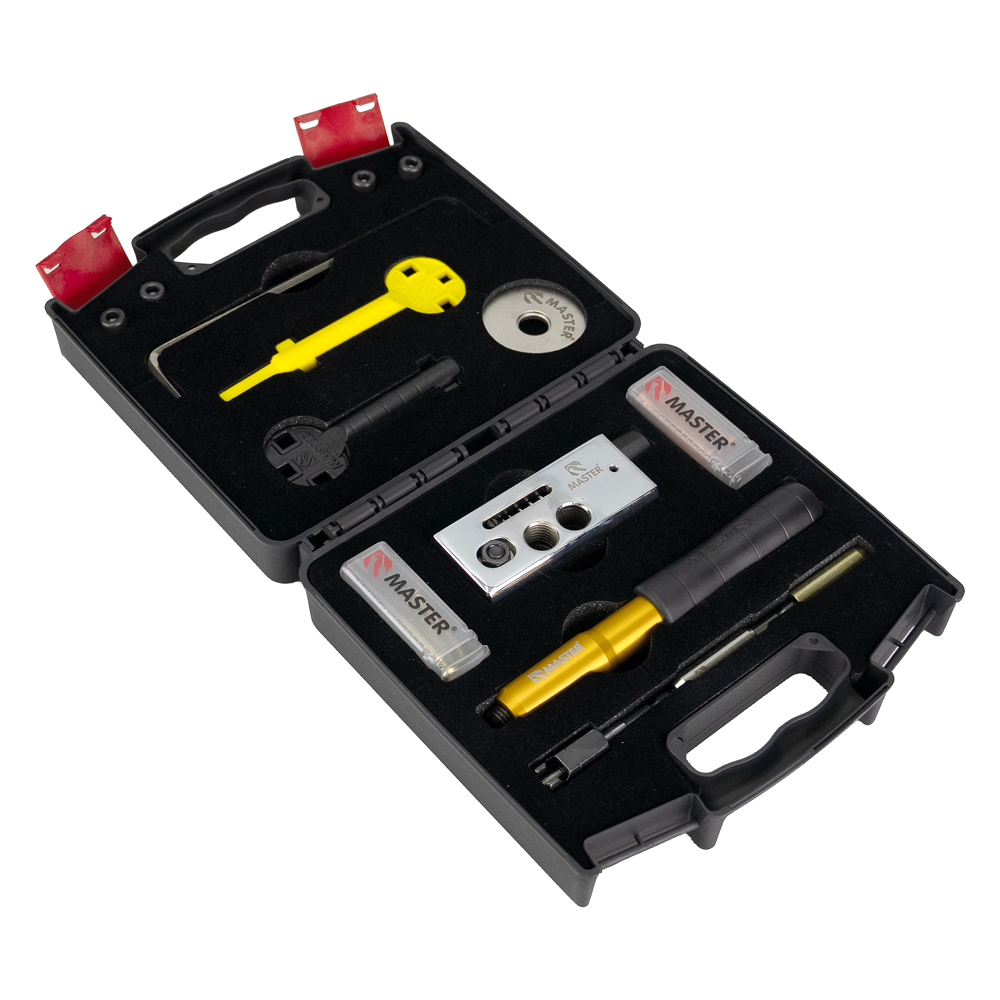

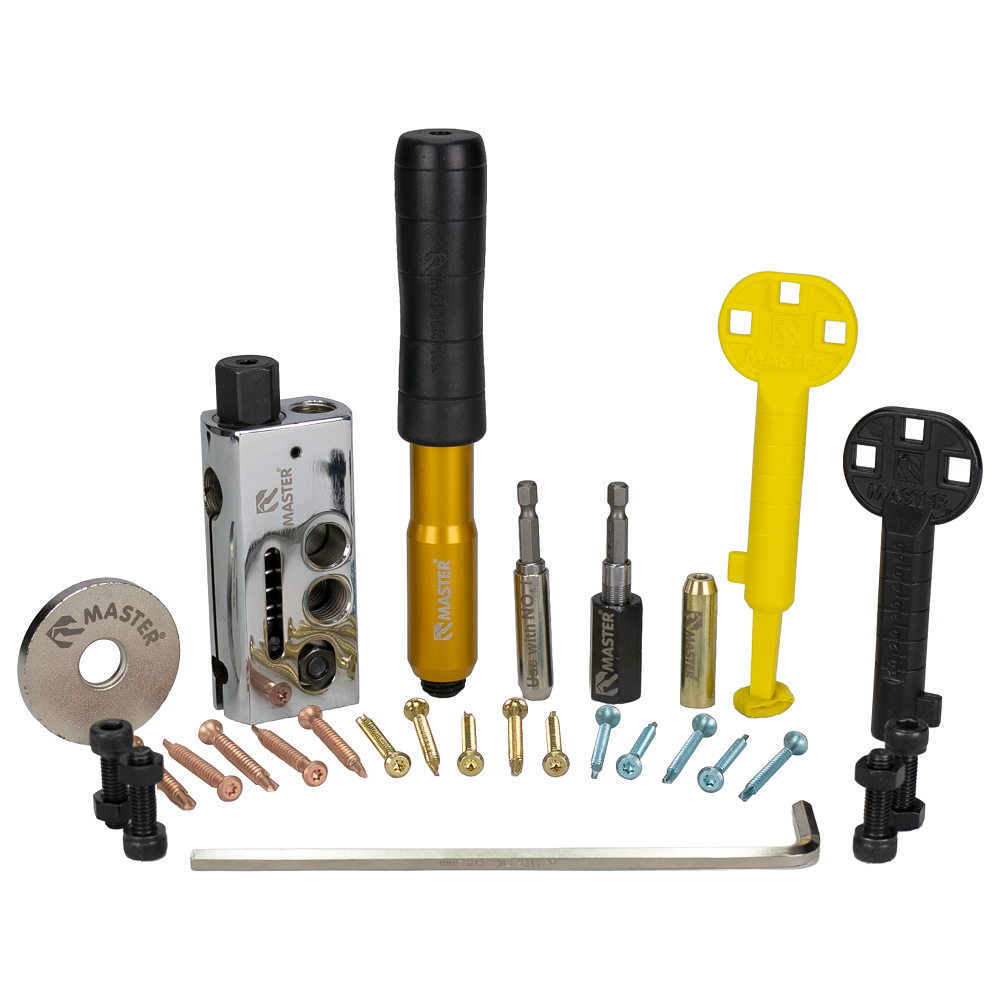

Takıma dâhil olan ürünler:
1 Adet KIR-35X aparat
1 Adet Alüminyum tutma sapı
1 Adet Vida Tutucu
20 Adet Sökücü Vida
1 Adet Çelik Disk
1 Adet Vidalama Ucu
1 Adet 6'lık Allen Anahtar
2 Adet Barel Açma Aleti
4 Adet Somunlu Vida
